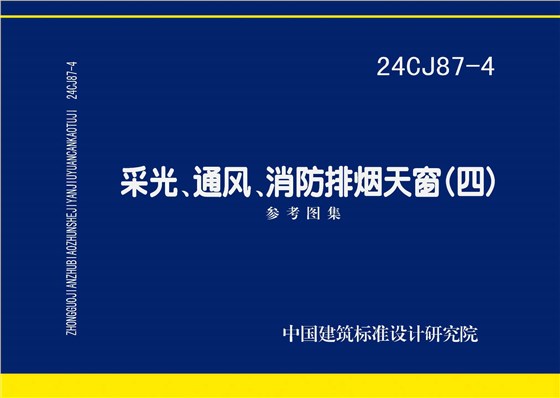

在24cj87-4天窗圖集，高容量通風器、順坡通風器、薄型通風器作為核心通風設備，其性能與材料要求均有明確規范，為工業與民用建筑的通風排煙設計提供了重要依據。

24cj87-4天窗圖集高容量通風器以 “大流量、高效率” 為核心特點。其骨架采用熱鍍鋅方管或不銹鋼方管，管壁厚度不小于2.0mm，熱鍍鋅方管鍍鋅量達180g/m²（有防腐要求時不小于275g/m²），確保結構強度與耐腐蝕性。外護板選用0.6mm厚鍍鋁鋅鋼板或鍍鋁鋅鎂鋼板，涂層可選聚酷（PE）、高耐久性聚酷（HDP）或聚偏酷乙烯（PVDF），適應不同環境需求。擋雨板采用0.6mm鋼板或1.5mmFRP采光板，弧形結構增強防水性。性能上，其流線型設計降低風阻，流量系數達0.84，阻力系數1.42，配備止回自鎖裝置，可在風壓或負壓過大時穩定閥板，適用于排煙、換氣量大且需采光的建筑。

順坡通風器主打 “低風阻、廣適配”。骨架材料與高容量通風器一致，外護板與擋雨板選用同系列材料，采光功能通過 1.5mmFRP板實現。其與屋面平行的圓弧形設計，流量系數0.8，阻力系數1.56，閥板帶自鎖功能，能防積灰、飄雨、飄雪，尤其適合采光要求高、通風排煙點分散的建筑，可替代舊式采光帶實現綜合功能。

薄型通風器適用于 “高風壓環境” ，抗風壓強度達 1.2kPa~1.5kPa，適用于沿江沿海地區。其采用三層防雨雪槽結構，底端泄水槽與擋風支撐板用1.2mm鍍鋅鋼板（或鋁板、不銹鋼板），中層及上層擋雨板用1.5mmFRP板或0.6mm鋼板，縱向支撐為φ20×1.5 鋁管或不銹鋼方管。性能上，流量系數0.65，開啟閥板可整體平移藏于水槽下方，不阻通風通道，按位置分為屋脊縱向與順坡橫向，滿足不同布置需求。

三者均遵循24cj87-4天窗圖集對材料強度、防腐、防水的嚴格要求，結合各自結構特點適配不同建筑場景。圖集高清下載鏈接：http://www.ramada-wuhan.cn/download/。
